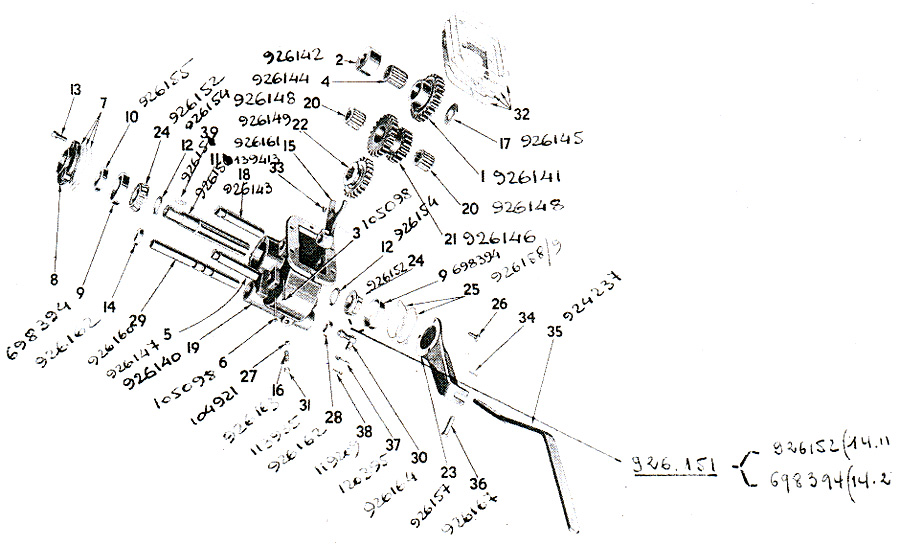

Key Reférence Libellé Qté Prix
CC926150 Arbre entrainement 1 28 € HT
CC926160 Arbre fourchette 1 14 € HT
CC926167 Axe levier de commande 7/16 x 1" 1/2 1 3 € HT
CC926143 Axe pignon fou pdf 1 7 € HT
CC926147 Axe pignon inverseur pdf 1 5.6 € HT
CC104921 Bille verrouillage 7/16 1 0.7 € HT
CC113935 Bouchon bille verrouillage 1/4-18 x 1/2 1 2.4 € HT
CC926164 Boulon oeil axe fouchette 1 4 € HT
CC926140 Carter nu 1 70 € HT
CC926157 Couvercle arriere support levier pdf 1 30 € HT
CC120369 Ecrou crenaux de boulon a oeil 3/8-24 1 0.25 € HT
CC926142 Entretoise roulement pignon fou 1 2.88 € HT
CC926161 Fourchette commande 1 12 € HT
CC119209 Goupille boulon a oeil & axe levier cde 2 0.32 € HT
CC917073 Joint entre prise de force et bv ( 005 ) 0 1.6 € HT
CC916506 Joint entre prise de force et bv ( 010 ) 0 1.6 € HT
CC926159 Joint epais de flasque de sortie 2 1.2 € HT
CC926158 Joint fin de flasque de sortie 2 1.2 € HT
CC926162 Joint spi axe fourchette pdf 2 2.5 € HT
CC926155 Joint spi sortie avant pdf 1 5 € HT
CC924237 Levier de commande 1 40 € HT
CC926149 Pignon baladeur 22 dents 1 25 € HT
CC926141 Pignon fou 24 dents 1 22 € HT
CC926146 Pignon inverseur 17 dents 1 25 € HT
CC926156 Plaque avant porte spi 1 15 € HT
CC924236 Prise de force complete 1 125 € HT
CC926163 Ressort bille verrouillage 1 1.3 € HT
CC105098 Rivet axe fourchette & axe pignon fou 2 0.8 € HT
CC120382 Rondelle frein 3/8 6 0.16 € HT
CC120214 Rondelle frein 5/16 6 0.16 € HT
CC926145 Rondelle laterale pignon fou 2 1.6 € HT
CC120394 Rondelle plate 3/8 6 0.16 € HT
CC120395 Rondelle plate boulon a oeil 7/16 1 0.16 € HT
CC926154 Rondelle sur arbre entrainement 2 1.6 € HT
CC926151 Roulement complet (14118 + 14276) 2 30 € HT
CC926152 Roulement cone 14118 2 20 € HT
CC698394 Roulement cuvette 14276 2 10 € HT
CC926148 Roulement rouleaux pignon double 94420 2 10 € HT
CC926144 Roulement rouleaux pignon entree 99000 1 10 € HT
CC120017 Vis fix plaque avant et arriere 5/16-18 x 1 " 6 0.5 € HT
CC120233 Vis fix prise de force sur bv 3/8-16 x 1" 4 0.7 € HT
CC122145 Vis fix prise de force sur bv 3/8-16 x 1"1/4 2 0.8 € HT
CC139413 Vis fouchette 3/8-16 x 7/16 1 1.3 € HT
* Nombre de pièces nécessaires dans le groupe désigné.
Attention tous les prix sont unitaires et hors taxes.
